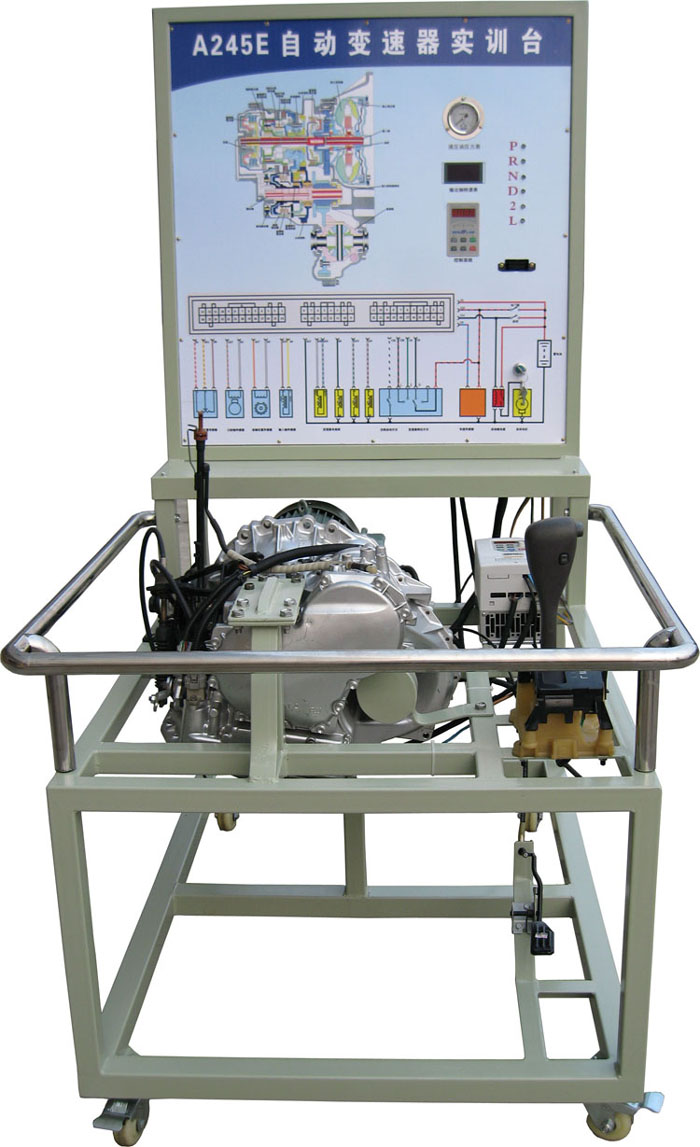

豐田A245E變速器實訓臺
一、簡介：
本變速器實訓臺是本公司采用一汽豐田自花冠動變速器為適應汽車教學需求而研制的，該實訓臺由電控變速器（八成新）、操作顯示面板及發動機彩色電氣原理圖電腦控制柜、可移動式臺架(萬向腳輪)、驅動系統(腳踏式油門踏板)變頻電機驅動、剎車系統(腳踏液壓盤試剎車)、啟動系統(電門鎖方式啟動)、車速傳感器、電磁閥執行器、原車電腦、具有發動機運轉及顯示（轉速.車速.檔位）、液壓油壓力顯示表（顯示換檔過程油壓）、自動變速器電磁閥工作指示LED燈、原車OBD-Ⅱ診斷座、故障設置區可設置12路故障（老師設置任一路線路故障）、故障排除區（學生通過各種儀器、儀表、）在面板上用專用排故線連接排除故障、傳感器信號模擬等多項功能、具結構緊湊、操作方便、安全可靠、教學直觀、是汽車自動變速器實物教學不可缺少的實驗室設備之一。
二、技術性能：
1、主要參數值：
●A245自動變速器 前驅
●檔位電控4速OD檔
●可移動臺架(分體式+安全不銹鋼防護攔) 1500×1000×1800mm
●驅動功率 4KW
●變頻器功率 4KW
●驅動工作電壓 AC380V
●自動變速器油 6.5L
●自動變速工作電壓 DV12V
●工作電流 10A
●設備重量 200Kg
|
