SBC-TTDQ泰特汽車電器實訓臺
技術說明
一、技術參數
1．臥式實訓臺外形尺寸：臺板（2.2m×1.5m），位于箱體上方，箱體（2m×1.3m×0.8m）帶腳輪。
2．供電：交流220V；模擬發電機輸出電壓：直流26V。
3.工作環境溫度：-20℃～50℃，濕度：≤85%。
4.工作時間：每天連續工作時間不超過12小時。
二、模擬故障
根據泰特系列車車輛電器原理圖設計面板走線、器件布局，在實驗臺面板上設置各個電器和線路的故障檢測點，在實訓臺上設置故障處置控制器，故障控制器置于實訓臺箱體內，按動故障設置開關，實現故障控制，滿足于實物教學、訓練、考核、比武等功能。
系統完成搭建后可完成：起動機不運轉，發電機不發電，發電機指示燈不亮，全車無電，暖風機不工作，雨刮無高速，雨刮無間歇，遠光燈不亮，近光燈不亮，左轉向燈不亮，應急燈不亮，轉速表不工作，倒車蜂鳴器不響，儀表照明不亮，防空燈不亮，取力器不工作，差速鎖不工作，機油壓力報警，預熱指示常亮，油溫?zé)o指示等故障模擬。

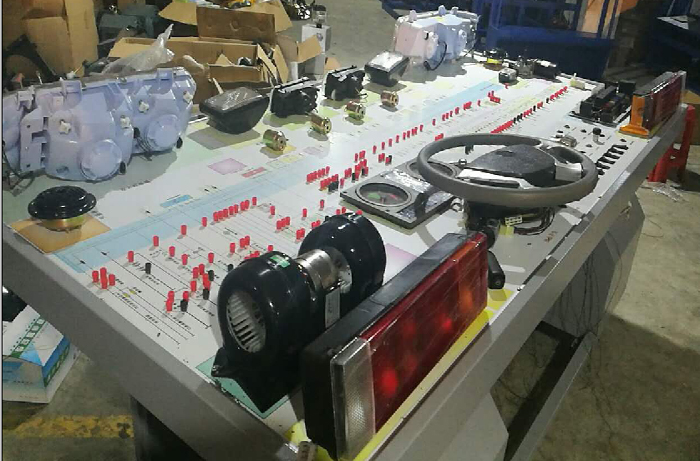

三、外觀布局參考圖
|
序號 |
名稱 |
計量單位 |
數量 |
|
1 |
轉速傳感器 |
個 |
1 |
|
2 |
方向盤 |
個 |
1 |
|
3 |
繼電器組合表 |
個 |
1 |
|
4 |
儀表臺 |
個 |
1 |
|
5 |
發電機模擬裝置 |
套 |
1 |
|
6 |
故障設置系統 |
套 |
1 |
|
7 |
臥式實訓柜 |
套 |
1 |
|
